Aplikace v deskách plošných spojů
Ve výrobním procesu desek plošných spojů (dále jen PCB) se aramidová vlákna používají k syntéze vysokohustotních vývodových nosičů elektronických čipů.Tento typ podpory má silné vlastnosti v tahu, takže se po zahřátí může vyhnout měděným plechům a pryskyřičným substrátům.problémy s odloučením.V elektronickém průmyslu může použití aramidových materiálů k výrobě desek plošných spojů zvýšit pevnost a kvalitu desek plošných spojů.Tento druh obvodové desky má dobrou velikost a koeficient roztažnosti 3×10-6/℃.Vzhledem k nízké dielektrické konstantě desky plošných spojů je vhodná pro vysokorychlostní přenos linek.
Ve srovnání s materiály ze skelných vláken je hmotnost této desky s plošnými spoji snížena o 20 %, čímž je realizován výrobní cíl nízké hmotnosti a malého systému elektronických zařízení.Japonská společnost vyvinula desku PCB s lepší stabilitou, vyšší flexibilitou a silnější odolností proti vlhkosti.Ve výrobním procesu,aramidová vláknase používají v metapoloze, což urychluje přípravu pryskyřičných materiálů na epoxidové bázi.Ve srovnání s aplikací opačného materiálu se snáze zpracovává a má lepší schopnost absorbovat vlhkost.Desky plošných spojů vyrobené z aramidových vláken jsou lehké a výkonné a lze je použít v chytrých telefonech a tabletech.Současné desky plošných spojů na bázi aramidových vláken s vícevrstvou strukturou navíc mohou obsahovat elektroniku s vysokou hustotou, která je vhodná pro vysokorychlostní přenos obvodů a je široce používána ve vojenském průmyslu.

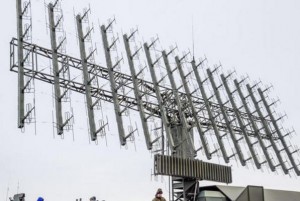

Aplikace v komponentách antény
Vzhledem k tomu, že aramidový materiál má dobré dielektrické vlastnosti, je použit v částech dielektrického krytu, který je tenčí než tradiční skleněný kryt krytu, s dobrou tuhostí a vyšší propustností signálu.Ve srovnání s dielektrickým krytem s poloviční vlnovou délkou využívá kryt v mezivrstvě aramidový materiál k výroběplástevmezivrstva.Materiál jádra je lehčí a má vyšší pevnost než materiál skleněného jádra.Nevýhodou jsou náklady na výrobu.vyšší.Proto může být použit pouze při výrobě komponentů radomů ve špičkových oborech, jako je lodní radar a palubní radar.Americké společnosti a Japonsko společně vyvinuly radarovou parabolickou anténu s použitím para-aramidových materiálů na radarovém odrazném povrchu.
Od výzkumu naaramidové vláknomateriály začaly v mé zemi poměrně pozdě, technologie se rychle rozvíjela.Aktuálně vyvinutý satelit APSTAR-2R používá jako odraznou plochu antény voštinovou mezivrstvu.Vnitřní a vnější plášť antény používá para-aramidové materiály a vložení používá voštinový aramid.Ve výrobním procesu ochranného krytu letadla se para-aramid používá k využití dobrého výkonu tohoto materiálu pro přenos vln a nízkého koeficientu roztažnosti, takže frekvence reflektoru může splňovat dvojí požadavky na jeho vlastní strukturu a funkci. .ESA vyvinula dvoubarevný podtyp reflektoru o průměru 1,1 m.V sendvičové struktuře používá strukturu meta-voštinové struktury a jako kůži používá aramidový materiál.Teplota epoxidové pryskyřice této struktury může dosáhnout 25°C a dielektrická konstanta je 3,46.Ztrátový faktor je 0,013, ztráta odrazem přenosového spoje tohoto druhu reflektoru je pouze 0,3 dB a ztráta přenosového signálu je 0,5 dB.
Dvoubarevný podtyp reflektoru používaný v satelitním systému ve Švédsku má průměr 1,42 m, ztrátu přenosu < 0,25 dB a ztrátu odrazem < 0,1 dB.Institut elektroniky v mé zemi vyvinul podobné produkty, které mají stejnou sendvičovou strukturu jako zahraniční antény, ale jako pláště používají aramidové materiály a kompozitní materiály ze skleněných vláken.Ztráta odrazem této antény v přenosovém spoji je <0,5 dB a ztráta přenosu <0,3 dB.
Aplikace v jiných oborech
Kromě aplikací ve výše uvedených oblastech jsou aramidová vlákna také široce používána v elektronických součástkách, jako jsou kompozitní fólie, izolační lana/tyče, jističe a brzdy.Například: V přenosovém vedení 500 kV použijte izolační lano vyrobené z aramidového materiálu místo izolačního závěsu jako nosný nástroj a použijte izolační lano ke spojení šroubové tyče, což vede k podpoře bezpečnostního faktoru nad 3. Izolační tyč se skládá hlavně z aramidových vláken a polyesterových vláken propletených, umístěných ve vakuu, ponořených do materiálu epoxidové pryskyřice a tvarovaných po vytvrzení.Má dobrou odolnost proti korozi během používání, nízkou hmotnost a vyšší pevnost a tento materiál má dobré izolační vlastnosti.Ve vedení 110kV je provoz s použitím izolačních tyčí poměrně častý a jejich mechanická pevnost je při aplikaci vysoká a má dobré vlastnosti dynamické odolnosti proti únavě.Při výrobě elektrických strojů může použití materiálů z aramidových vláken zlepšit pevnost součástí a zabránit vážnému opotřebení povrchu výlisků.Dokáže nahradit skleněná vlákna v elektrických zařízeních.Obsah vláken v aramidových vláknech je 5% a délka může dosáhnout 6,4 mm.Pevnost v tahu je 28,5 MPa, odolnost proti oblouku je 192 s a rázová houževnatost je 138,68 J/m, takže odolnost proti opotřebení je vyšší.
Celkově vzato,aramidové materiályjsou široce používány v oblasti elektrické izolace a elektroniky, ale také se potýkají s problémy.Země by měla provádět projekty, jako jsou transformátory a zařízení pro přenos energie, aby podpořila propagaci a použití tohoto typu materiálu v elektrické izolaci a neustále omezovala technické aplikace a zahraniční výrobky.mezera mezi.Současně by měly být podporovány vysoce účinné aplikace v obvodových deskách, radarech a dalších oblastech, aby plně využily výhody materiálového výkonu a podpořily lepší rozvoj elektrické izolace a elektroniky v mé zemi.
